全空气系统的末端风口不仅影响装修效果,更直接影响房间的气流组织、送风距离、人体风感、温度均匀性和运行噪声。
同样的Air Handler和相同的送风量,如果风口位置、送风方向或末端静压箱设计不同,最终房间的舒适体验也可能明显不同。
全空气系统通过送风把冷热量和经过处理的空气输送到房间,因此末端风口实际上是整个系统与室内空间之间的最后一个关键环节。
合理的风口布置需要同时解决:
因此,风口数量、位置、尺寸和送风方向应该在装修设计阶段提前规划。

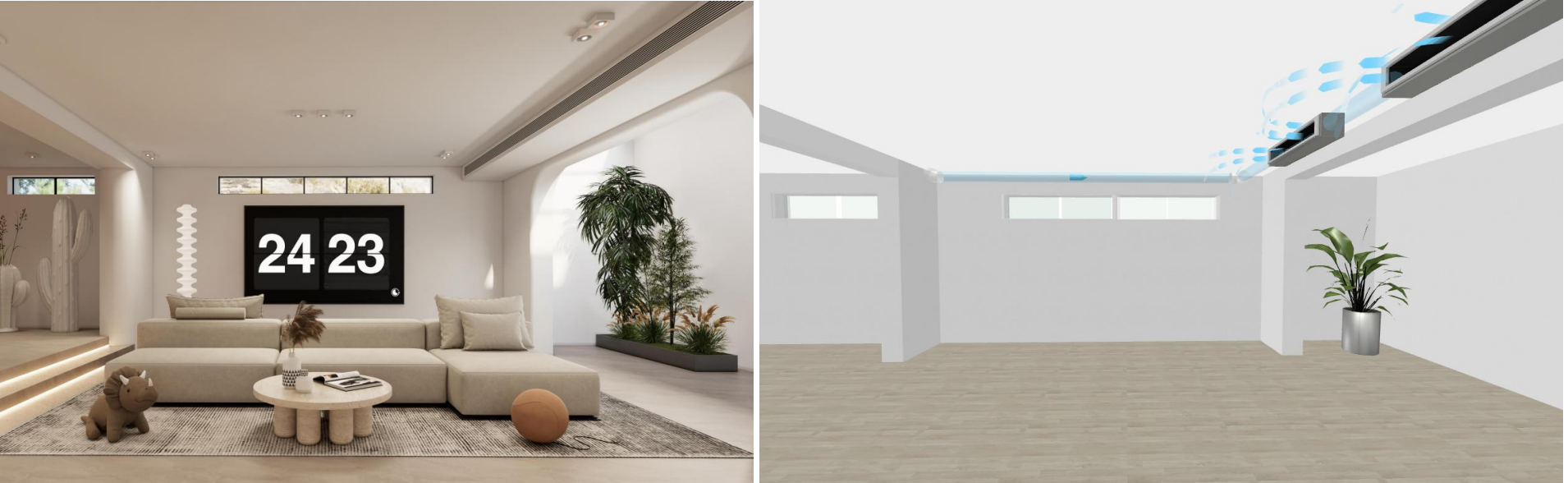

侧向送风可以利用较长的水平射流覆盖房间,但需要根据风量、送风距离和人员活动区域确定风口位置。
侧送风通常设置在吊顶侧面、墙面上部或局部造型位置,使空气沿水平方向进入房间。
这种方式比较适合:
侧送风设计时需要重点关注送风射程和出口风速。如果送风速度过低,空气可能无法覆盖房间远端;如果速度过高,则可能增加人体风感和噪声。

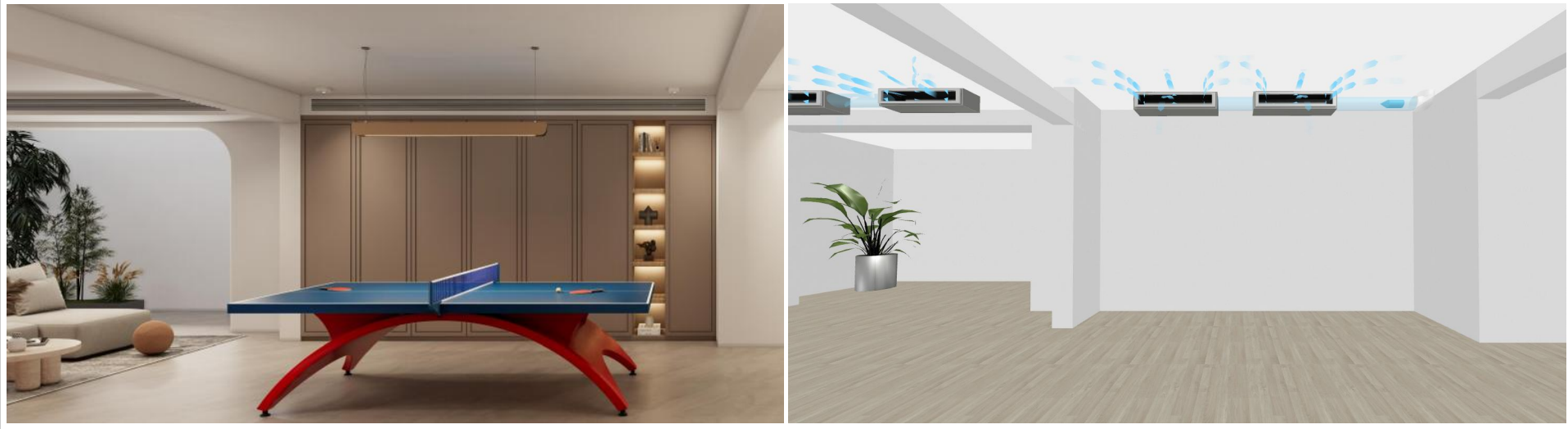

活动空间通常需要更充分的空气循环,侧送风可以根据场地进深和人员活动范围调整送风距离。

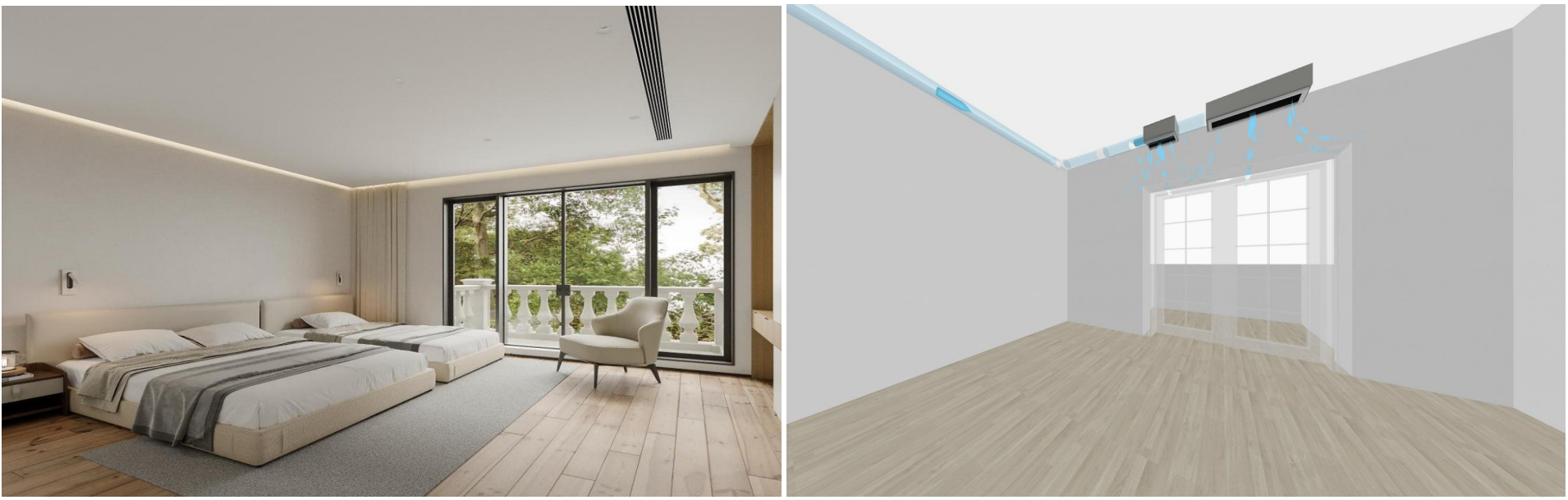

下送风通常从吊顶向下或斜向下送出空气,常见于卧室、儿童区和局部吊顶区域。
如果送风口正对床、沙发或长期停留位置,人体可能产生明显风感,因此需要合理控制:
卧室下送风应结合床位和家具布局,避免风口直接布置在头部长期停留区域上方。

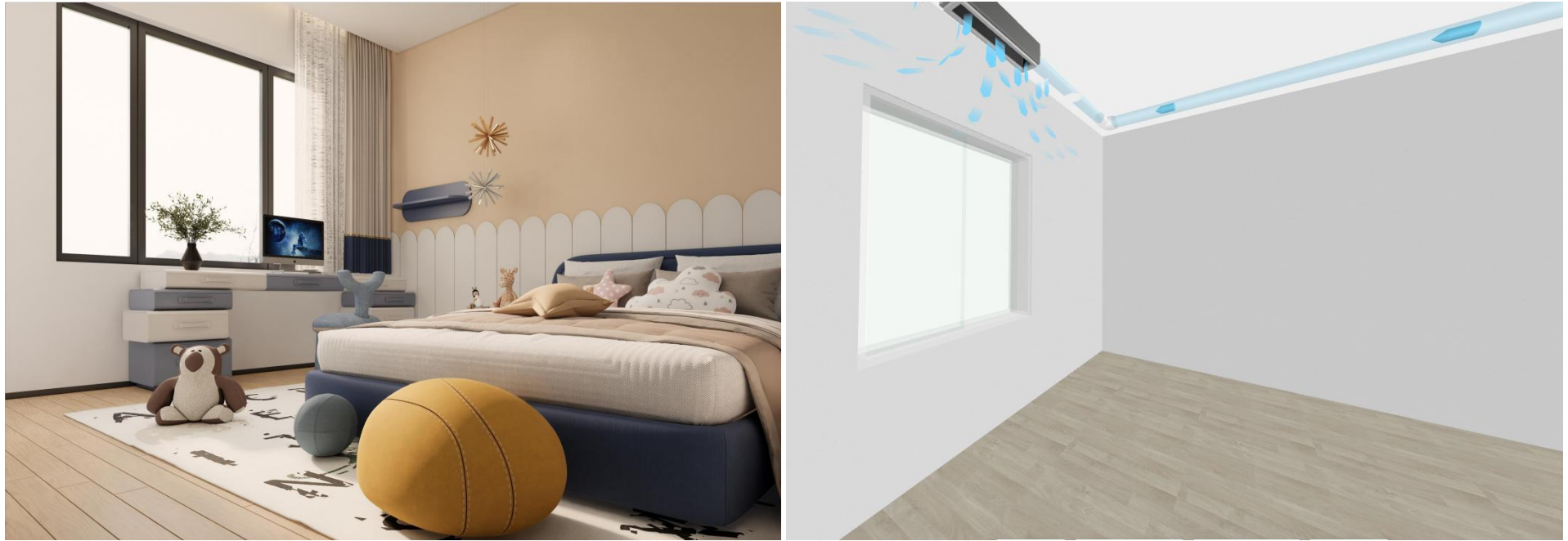

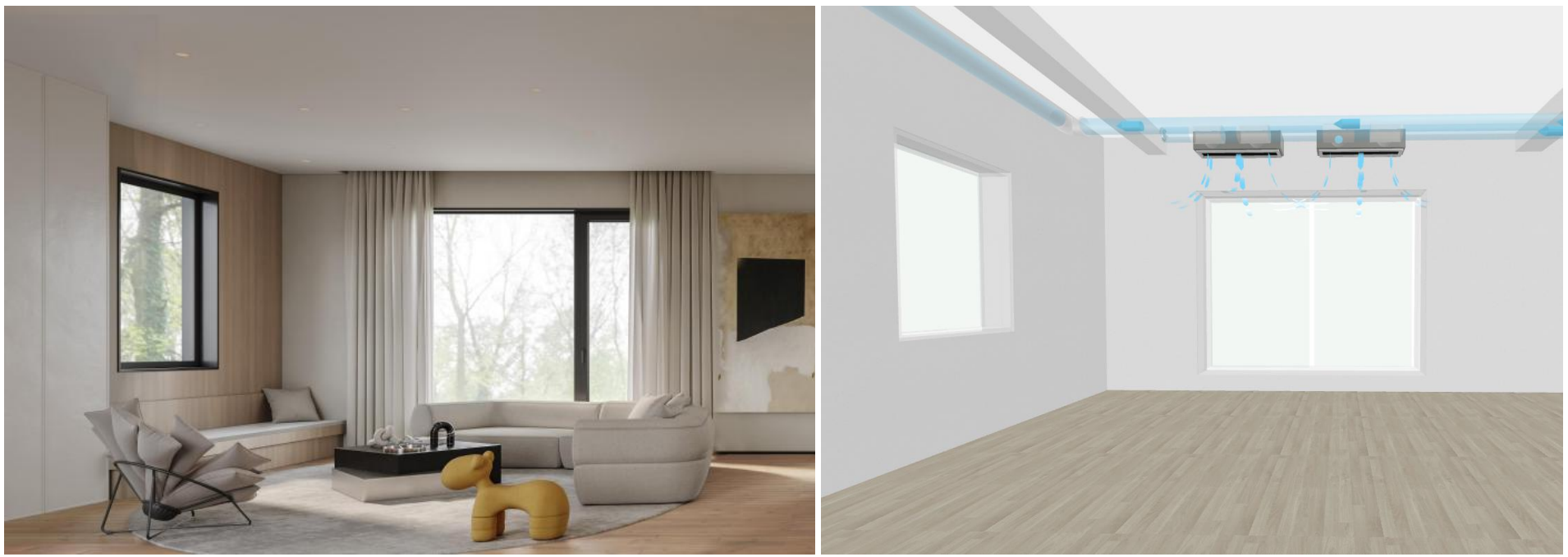

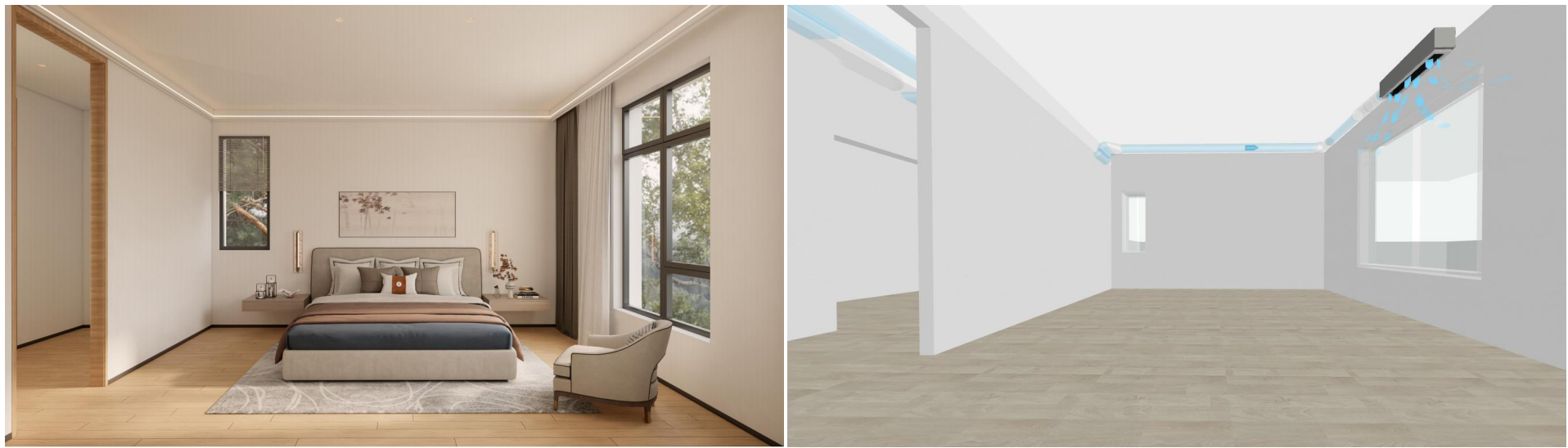

窗帘盒附近通常是住宅吊顶和建筑外围护结构的交界区域,将线性送风口与窗帘盒结合,可以兼顾装修效果和空调末端布置。
特别是存在大面积外窗时,窗边通常也是夏季太阳得热和冬季围护结构热损失比较集中的区域。
合理布置送风,可以帮助处理窗边冷热负荷。
窗帘盒送风可以与室内设计融合,但需要保证窗帘、灯槽和装饰构件不会阻挡实际送风路径。
有可能。
如果风口距离窗帘过近,或者窗帘完全覆盖送风方向,可能影响空气射流和房间实际风量分布。
设计时应协调:
避免装修完成以后才发现风口被软装遮挡。
可以,但需要提前协调家具结构和风管路线。

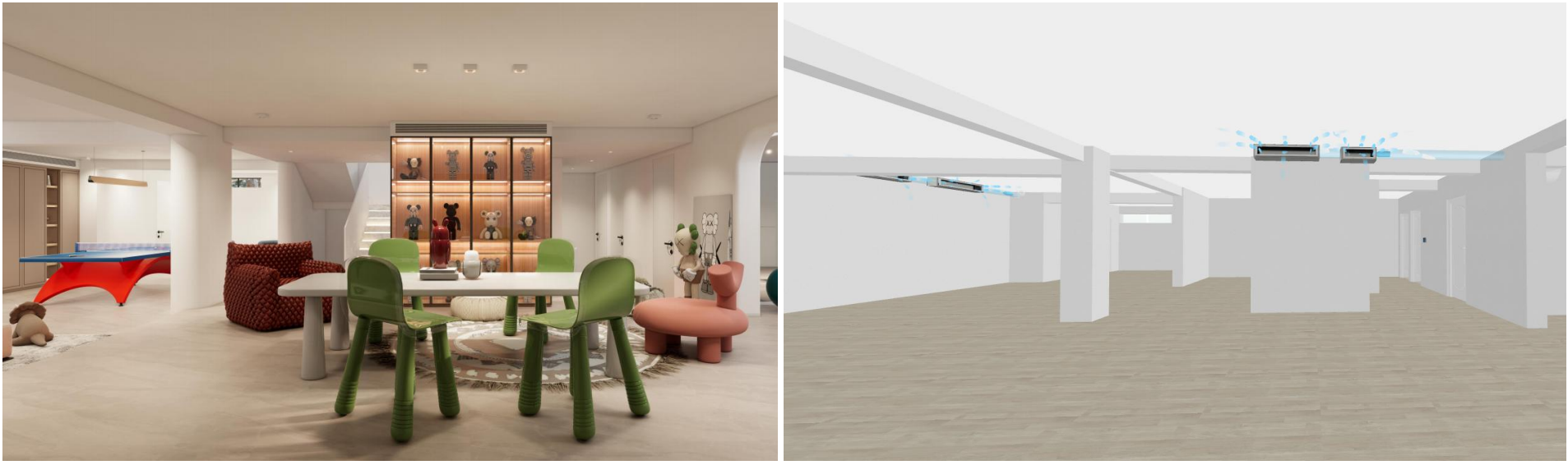

某些住宅为了减少吊顶开口,会把侧送风口与酒柜、柜体或墙面造型结合。
这种方式需要确保:
风口与固定家具结合可以提升整体装修效果,但必须在暖通、木作和室内设计阶段提前协调。

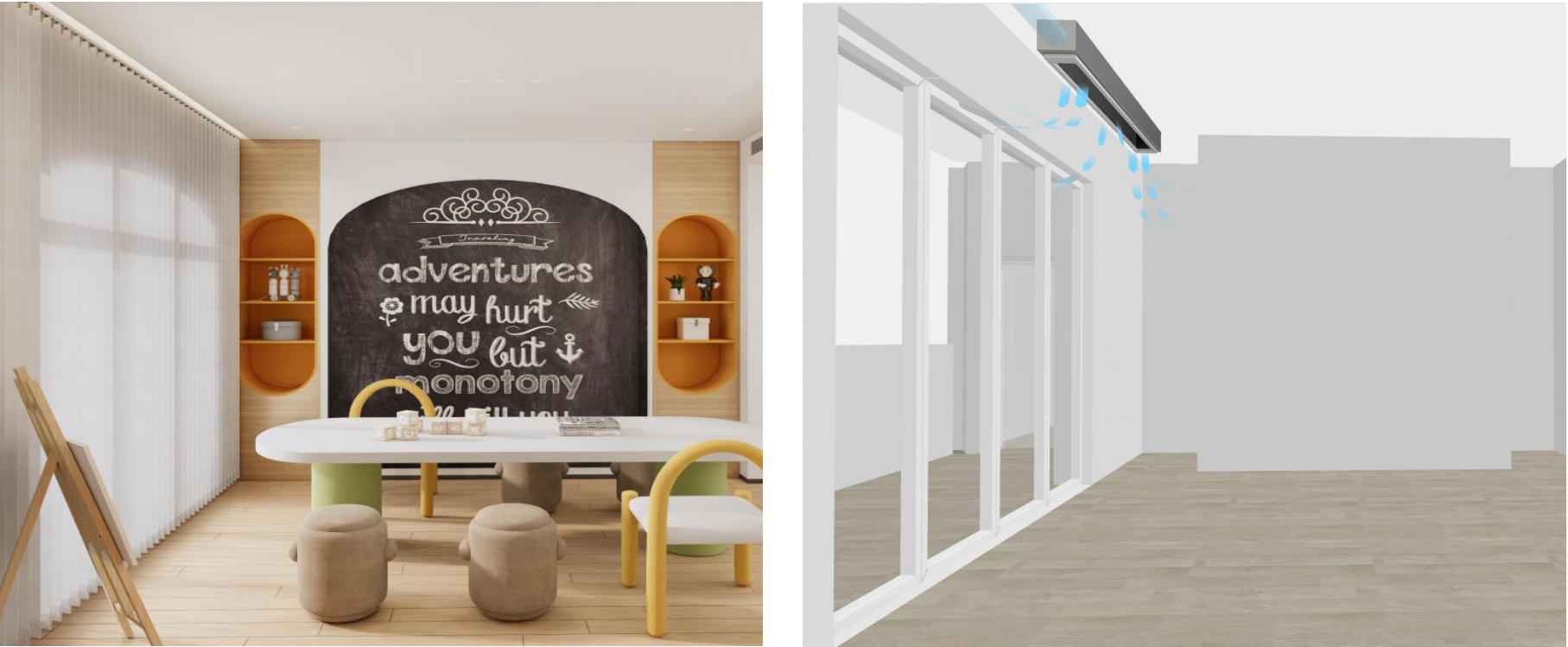

儿童活动区域的人员高度和活动位置与成人不同,因此风口设计时尤其要关注人体活动区风速。
建议避免让高速度送风直接吹向儿童长期玩耍的位置。
设计时可以通过:
让房间在满足冷热负荷的同时保持更柔和的空气流动。

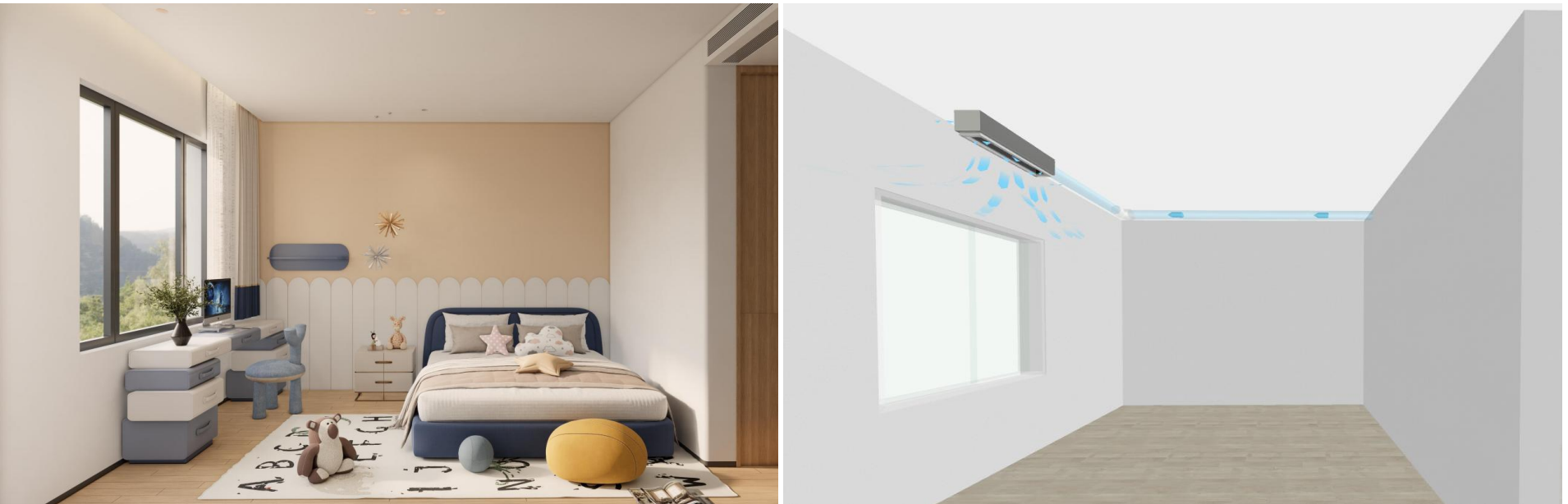

卧室人员连续停留时间较长,尤其夜间睡眠时对气流更加敏感。
如果送风口直接对着床头或人体上半身,即使房间温度合适,也可能因为局部风速过高产生不舒适。
因此,卧室送风更适合:
住宅空调经常宣传“无风感”,但从工程角度来看,空气系统运行就必然存在空气流动。
更准确的目标应该是:
也就是说,并不是让空气完全不流动,而是避免明显直吹和局部高风速。
不一定。
风口真正决定送风性能的是有效出风面积,而不是外观看起来有多长。
设计时需要根据:
共同确定风口尺寸。
因此,同样是一条两米长的线性风口,如果有效开口面积不同,实际送风能力可能完全不同。
长条形线性风口如果直接由一根小风管接入,可能出现靠近进风口的位置风量大、远端风量小的问题。
合理设置末端静压箱,可以帮助空气在进入风口前进行一定的压力和流量分配,使长风口各位置出风更加均匀。
末端静压箱尺寸仍然需要结合:
进行设计。
如果送风口和回风口距离过近,送出的空气可能还没有充分进入房间,就被回风口重新吸回。
这种现象会影响房间气流组织,使远端区域得不到充分空气交换。
更合理的方式是让送风经过主要房间区域以后再进入回风路径。
两种方式都可以应用,具体取决于建筑条件和系统设计。
集中回风可以减少部分回风管数量,但需要保证卧室关门以后仍然存在可靠的空气回流路径,例如:
如果回风路径不足,房间送风量可能受到影响,同时还可能造成房间与走廊之间明显压差。
不应该。
| 空间 | 风口设计重点 |
| 卧室 | 低风感、低噪声、避免床头直吹 |
| 客厅 | 覆盖大空间、处理玻璃和外墙负荷 |
| 儿童活动区 | 降低人员活动区高风速 |
| 运动娱乐区 | 较充分空气循环和较大的实际风量需求 |
| 大面积落地窗区域 | 重点处理外围护结构冷热负荷 |
风口经常与吊顶、窗帘盒、灯槽、柜体和墙面造型发生关系。
如果暖通设计完成以后才考虑装修,或者装修完成以后才确定风口,容易出现:
因此,高品质住宅更适合在装修方案确定初期,就同步完成空调设备、风管和末端风口设计。
御居环境在住宅全空气系统设计中,会先确定各房间冷热负荷和设计风量,再结合建筑和室内设计确定最终风口形式。
通常需要综合考虑:
