全空气空调系统的一大特点,是室内主要看到的是送风口和回风口,而Air Handler等空气处理设备通常集中安装在设备间、地下室、阁楼或其他非主要生活区域。
因此,全空气系统的风口不仅承担空气输送功能,也直接影响室内装修效果、气流组织、风感和噪声。
根据建筑结构和室内设计,全空气系统可以采用地面送风、踢脚线送风、墙面侧送、吊顶送风以及极窄风口等多种形式。

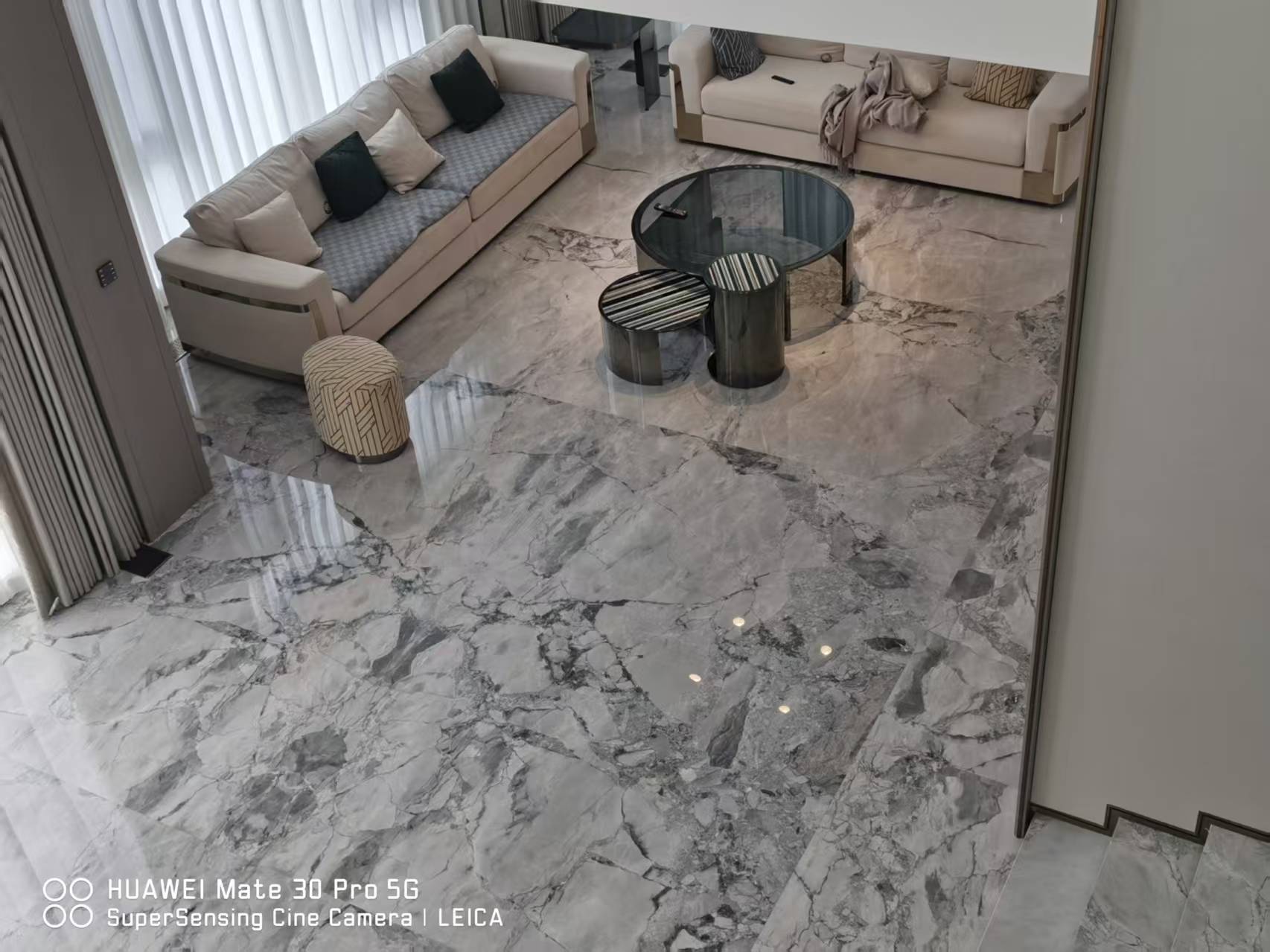

地面送风是全空气系统比较有特点的一种送风方式。
风管通过地面或架空层布置,处理后的空气从地面风口进入房间,可以减少吊顶内部大量横向风管,同时给天花设计留下更多空间。
但地面风口的位置需要避开家具、地毯以及长期容易被遮挡的位置,同时还需要考虑清洁和后期维护。

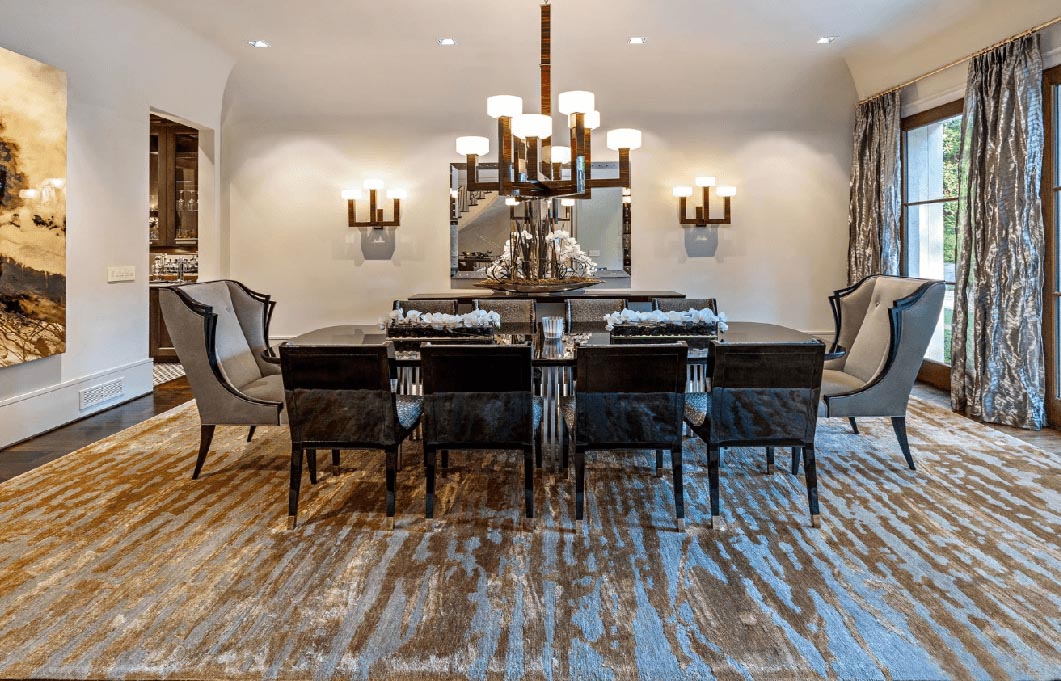

当建筑结构不适合传统吊顶送风时,可以将部分送风口设置在墙面下部、柜体底部或者踢脚线位置。
这种方式最大的特点,是风口可以与室内木作、卫浴柜、柜体或墙面设计结合,视觉存在感较低。
对于冬季制热来说,下部送风还有利于空气首先进入人员活动区域,再逐渐与室内空气混合。
但踢脚线风口并不是越小越好。风口过小会提高风速和阻力,可能产生明显气流声,因此仍然需要根据实际风量计算有效出风面积。

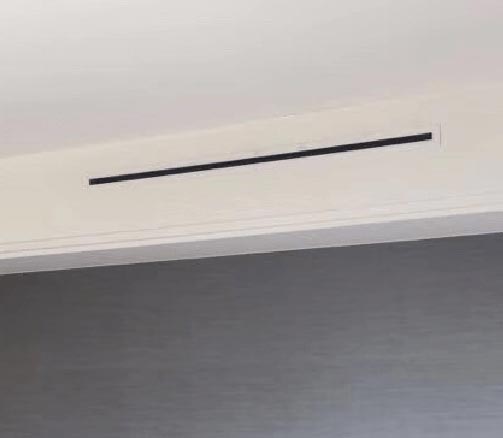

对于现代极简、无主灯以及大面积平顶设计,传统宽边框百叶风口往往比较影响整体装修效果。
全空气系统可以根据项目采用线性极窄风口、爪形风口或其他定制风口,使送风口与吊顶、墙面、吧台和柜体形成一体化设计。
极窄风口的优势主要是视觉简洁,但越窄的风口通常越需要注意风量、有效面积、射程和噪声之间的平衡。
原因在于全空气系统的核心设备集中布置,房间内部主要依靠风管输送空气,因此末端设计的自由度比较高。
根据建筑和装修条件,可以设计:
| 风口形式 | 常见应用 |
| 吊顶送风 | 常规住宅、客厅、卧室 |
| 墙面侧送 | 吊顶空间有限或需要较长射程 |
| 地面送风 | 别墅、架空地板、复式住宅 |
| 踢脚线送风 | 柜体、卫浴、墙面或下部空间 |
| 极窄线性风口 | 现代极简装修、无主灯设计 |
住宅装修过程中,经常会出现为了美观不断缩小空调风口的情况。
但暖通设计必须首先保证空气能够顺利进入房间。
如果一个房间需要500m³/h送风量,风口就必须具备与这个风量相匹配的有效面积。单纯缩小风口,最终只能通过提高风速来满足风量需求。
而风速过高可能带来气流声、直吹感和系统阻力增加。
漂亮的风口如果放错位置,同样会影响空调效果。
送风口需要结合房间外墙、窗户、家具以及人员长期停留位置进行设计。
卧室尤其需要避免直接对着床头或人体送风,同时送风口和回风口之间应形成完整的空气循环路径,避免空气刚送出来就直接进入回风口。
这四个目标之间需要平衡。真正好的风口设计,不是单纯追求“看不见”,也不是只追求最大送风量,而是在满足空气性能以后,再尽可能与建筑和装修融合。
地面风口、踢脚线风口、极窄风口等形式,都需要在装修深化阶段提前预留。
如果等墙面、柜体、吊顶甚至石材全部施工完成以后再考虑空调风口,设计自由度会大幅下降。
因此对于别墅和大宅项目,我们更建议暖通方案与室内设计同时深化。
